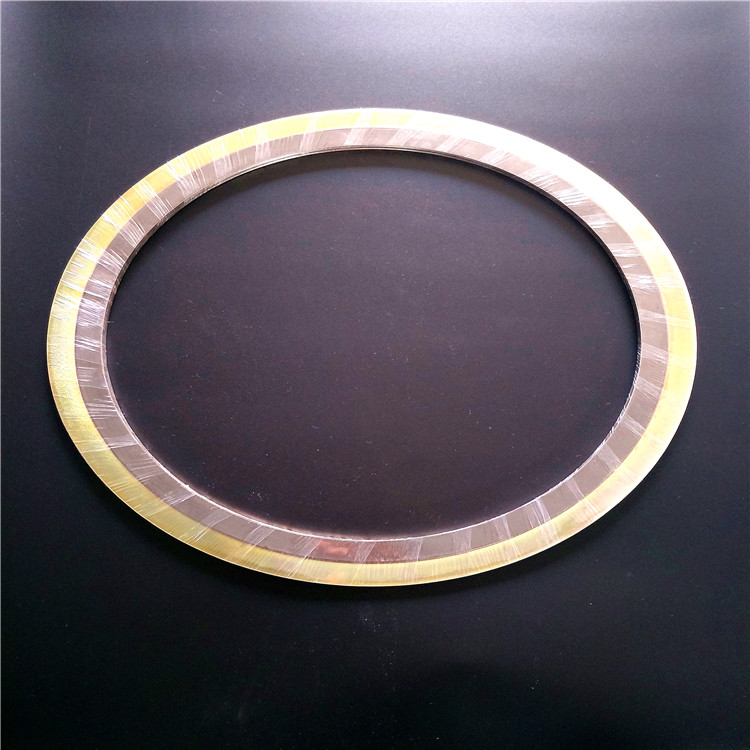

金属缠绕垫片由V形或W形不锈钢带和非金属填充料叠合，螺旋卷绕，始末端点焊而成。具有良好的压缩回弹性，适用于温度、压力交变剧烈的密封部位，是管道、阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封元件。广泛应用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。 金属缠绕垫片型式:
产品名称 代号 适用 表示示例
基本型金属缠绕垫 JUNIO200 榫槽面 304/PTFE
带内环金属缠绕垫 JUNIO 200 IR 凹凸面 304/304/FG
带外环金属缠绕垫 JUNIO 200 CR 突面 304/ASB/ CS
带内外环金属缠绕垫 JUNIO 200 IC 304/304/FG/CS
换 热器用金属缠绕垫 JUNIO 200 H 换热器 304/FG 带1条筋
异型金属缠绕垫 JUNIO 200 S 异形 椭圆形
如垫片用在换热器上，一般我们推荐带φ3.2mm的不锈钢丝内环， 窄带形式分：粘贴型, 包覆型 金属缠绕垫片的材质选择： 钢带及内外环材质 填充料 钢带及内外环材质 填充料 钢带及内外环材质 通用厚度 mm 通用厚度 mm
名称 代号 名称 代号 名称 V形垫/环 V形垫/环
碳钢 CS 碳钢 CS 碳钢 3.2/2.0 4.5/3.0 4.8/3.0 5.5/4.0 7.5/5.0
不锈钢 304(L),316(L) 不锈钢 304(L),316(L) 不锈钢
蒙乃尔 Mon 蒙乃尔 Mon 蒙乃尔
镍，钛 Ni，Ti 镍，钛 Ni，Ti 镍，钛
因科镍 INC 因科镍 INC 因科镍
一般内环材质同钢带，以满足介质及工况要求为可。 外环材质同管道及相应设备外壳，碳钢外环较为经济。 金属缠绕垫片的产品标准： 我们能按照ANSI B 16.20，MSS SP-44，API 605，DIN，JIS，JPI，BS 1560，JG/T，GB/T，HG，SH等标准生产。或者由用户具体注明要求。如垫片用在换热器上且带有筋条时，请提供具体的图纸 具体订单，应注明具体的材质、所用标准、公称通径DN、压力等级PN， 或注明具体尺寸： D1：内环内径；D2：内环外径；D3：外环内径；D4：外环外径 写法：D1×D2×D3×D4 垫片默认厚度为4.5mm，环为3mm。
带内外环材质: OCr18N19SS304316316L蒙乃尔、纯钛带外环，带内 环，基本形。
石墨金属缠绕垫片使用温度-200-850℃使用压力0-20Mpa
石棉金属缠绕垫片使用温度-200-500℃使用压力0-25Mpa
四氟金属缠绕垫片使用温度-200-260℃使用压力0-10Mpa
组成缠绕式密封垫片的金属带、软填料、内、外定位加强环的材质，您可根据不同的介质和操作条件，按此表分别选用自由组合。各种软填料适用温度、压力范围性能:垫片压缩、回弹性能的试验条件和指标
